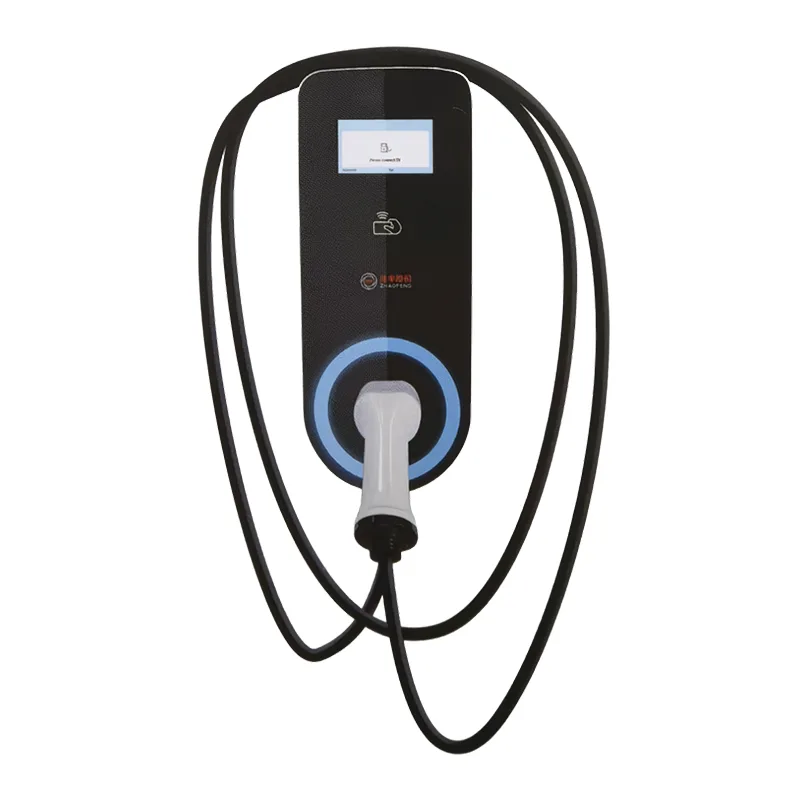

Stos do ładowania prądu przemiennego o mocy 7 kW do montażu na ścianie

Naścienny moduł ładowania AC o mocy 7 kW naszej firmy to urządzenie ładujące opracowane w celu zaspokojenia potrzeb ładowania pojazdów o nowej energii, które może być używane w połączeniu z pokładową ładowarką pojazdów elektrycznych w celu świadczenia usług ładowania pojazdów elektrycznych. Ten produkt jest łatwy w instalacji, kompaktowy, prosty w obsłudze, modny wygląd, przesuwanie/ładowanie karty, szybki i wydajny; wiele wszechstronnych funkcji zabezpieczających (ochrona przed zwarciem, ochrona przed wyciekiem, ochrona przed zatrzymaniem awaryjnym, przetężenie, ochrona przed przegrzaniem, ochrona przed przepięciem, odporność na kurz i wodę klasy IP54, ochrona przed uziemieniem) automatycznie odcina zasilanie po ładowaniu, chroniąc bezpieczeństwo pojazdu.

1. Proces obsługi typu „podłącz i używaj” dla każdego właściciela, aby zaparkował Zamknij samochód - podłącz pistolet ładujący - rozpocznij ładowanie (migające światło) Przyjdź i szarżuj, kiedy przyjdziesz◇, wyjdź, kiedy to się skończy, całkowicie nieczuły

2. Suwak rozpoczynający proces operacji ◇Wtyczka właściciela - Właściciel przesuwa kartę autoryzacyjną - Rozpocznij ładowanie (migające światło)

Parametry techniczne

Cechy produktu

1) Wyposażony w 4,3-calowy wyświetlacz i wskaźnik stanu LED, pozwalający na przejrzystość procesu ładowania.

2) Możliwość komunikacji online za pośrednictwem sieci Ethernet/4G, umożliwiając kontrolę w czasie rzeczywistym i funkcje płatnicze.

3) Kompleksowa ochrona systemu: ochrona przed przepięciami, podnapięciem, ochrona nadprądowa, ochrona przed zwarciami, ochrona przed upływami, ochrona przed przegrzaniem, ochrona odgromowa, zapewniająca bezpieczną i niezawodną pracę produktu.4) Przechowywanie danych i identyfikacja usterek.

5) Precyzyjny pomiar mocy i funkcja identyfikacji, zwiększająca pewność użytkownika.

6) Ogólna konstrukcja została zaprojektowana z myślą o ochronie przed deszczem i kurzem, z poziomem ochrony IP54, odpowiednim zarówno do użytku wewnątrz, jak i na zewnątrz

środowiskach i szeroko stosowane w środowiskach krajowych i zagranicznych.

7) Łatwy w instalacji, obsłudze i konserwacji.

8) Bezpieczny i zabezpieczający przed kradzieżą.

Wymagania dotyczące środowiska instalacji

1) Ten stos ładujący to uniwersalny stos ładujący do użytku wewnątrz i na zewnątrz, który spełnia poziom ochrony IP54 i może być instalowany na zewnątrz.

2) Upewnij się, że temperatura otoczenia mieści się w zakresie -30°C ~ 50°C.

3) Miejsce instalacji musi znajdować się na wysokości większej niż 2000 metrów.

4) W pobliżu miejsca instalacji nie mogą znajdować się żadne silne wibracje ani materiały łatwopalne i wybuchowe.

5) Lokalizacja nie może znajdować się na obszarze nisko położonym lub narażonym na podmokłość.

6) Montaż pala musi być oparty o ścianę. Jeśli istnieje podparcie ścienne, zaleca się użycie specjalnych słupków podłogowych do montażu i mocowania.

7) Podczas montażu pala należy upewnić się, że jest on ustawiony pionowo i że zachowane są dane referencyjne dotyczące wysokości pala ładującego od gruntu (1,3-1,5 metra).

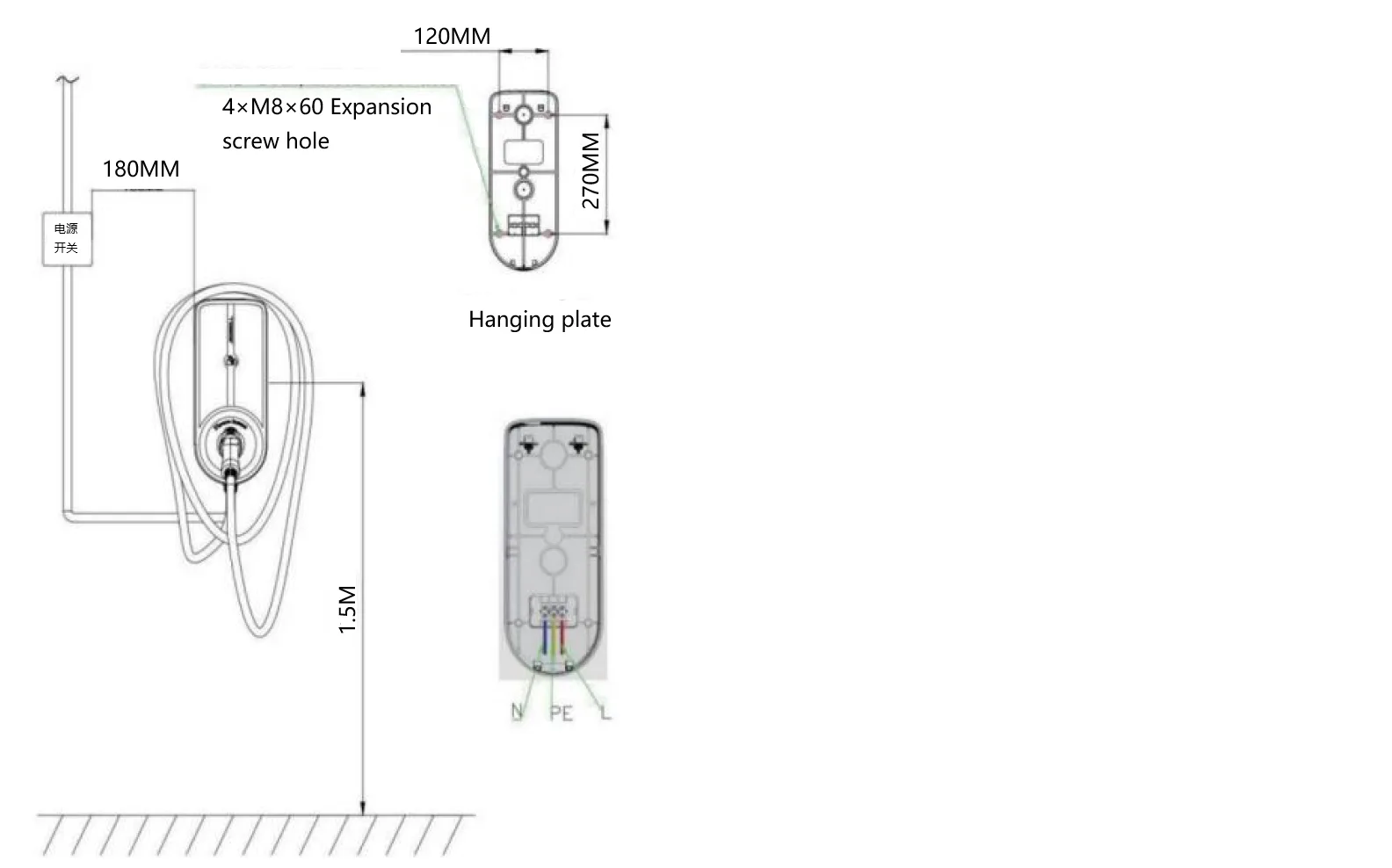

Metoda instalacji

1) Dane referencyjne dotyczące wysokości stosu ładującego od podłoża (1,3-1,5 metra)2) Zaznacz położenie otworu montażowego na płycie tylnej na ścianie zgodnie z położeniem otworu montażowego na płycie tylnej.

Użyj wiertarki udarowej do przebicia (Φ8*65), a następnie włóż plastikowe rurki rozprężne M8*60,

i dokręć śruby przechodzące przez płytkę do zawieszania.

3) Sprzęt wyposażony fabrycznie w kable wejściowe, w przypadku konieczności przedłużenia kabla wejściowego,

proszę przedłużyć połączenie zgodnie z właściwą metodą okablowania zgodnie z oznaczeniem okablowania, podłączyć trzy kable (linia ognia L, linia zerowa N, linia uziemienia PE) do listwy zaciskowej,

i uzupełnij okablowanie; (Ponieważ prąd urządzenia jest duży, przedłużenie powinno zapewnić niezawodne połączenie);

4) Aby zapobiec ryzyku porażenia prądem, urządzenie powinno zapewniać pewne zamocowanie wejściowego przewodu uziemiającego.
