Stojący na podłodze stos ładowania AC o mocy 7 kW

Ten produkt to stojący na podłodze stojak do ładowania AC o mocy 7 kW, używany do ładowania AC pojazdów elektrycznych. Składa się głównie z części, takich jak korpus stosu ładującego, tylny panel instalacyjny, kabel pistoletu ładującego i pakiet akcesoriów instalacyjnych. Posiada funkcje obejmujące ochronę ładowania, ładowanie poprzez przesuwanie karty, ładowanie za pomocą skanowania kodu QR, płatności mobilne, monitorowanie sieci i zdalną aktualizację.

Parametry techniczne

innowacyjne projekty

- Urządzenie ściśle przestrzega zasad konstrukcji modułowej: moduł komunikacyjny jest typu plug-and-play, kompatybilny z modułami Ethernet/GPRS/3G/4G, co pozwala użytkownikom wybierać zgodnie z rzeczywistymi potrzebami; konstrukcja jest kompatybilna zarówno z metodą montażu naściennego, jak i stojącego. Stos ładujący montowany na ścianie można przekształcić w instalację stojącą na podłodze, dodając słupek bez zmiany jego konstrukcji lub dodawania innych akcesoriów.

- Przyjmując zasady projektowania modułowego, moduł komunikacyjny jest typu plug-and-play i można go konfigurować w celu ułatwienia konserwacji;

- Obsługuje komunikację z platformą zdalnego zarządzania w celu zdalnego monitorowania i zdalnych aktualizacji;

- Obsługuje ładowanie kodów QR telefonu komórkowego i ładowanie w oparciu o kartę, z możliwością odczytu odpowiednich informacji o użytkowniku z kart IC;

- Kompleksowa ochrona zapewniająca bezpieczną pracę: wyposażona w ochronę przeciwprzepięciową, ochronę podnapięciową, ochronę przed przeciążeniem, ochronę przed zwarciem, ochronę przed upływem prądu, ochronę doziemną, ochronę przed przegrzaniem, ochronę przed niską temperaturą, ochronę odgromową i ochronę przed przewróceniem, zapewniając bezpieczną i niezawodną pracę sprzętu;

- Przyjazny dla użytkownika interfejs: ekran o przekątnej 4,3 cala, który w czasie rzeczywistym wyświetla stan urządzenia, dane eksploatacyjne (napięcie, prąd, moc, ilość ładowania i czas) oraz informacje o usterkach;

- Komunikacja Ethernet/GPRS/4G, monitorowanie w tle, zdalne aktualizacje, płatności mobilne, oficjalne konto w aplikacji na telefon komórkowy/WeChat, ładowanie kodów QR i ładowanie za pomocą karty;

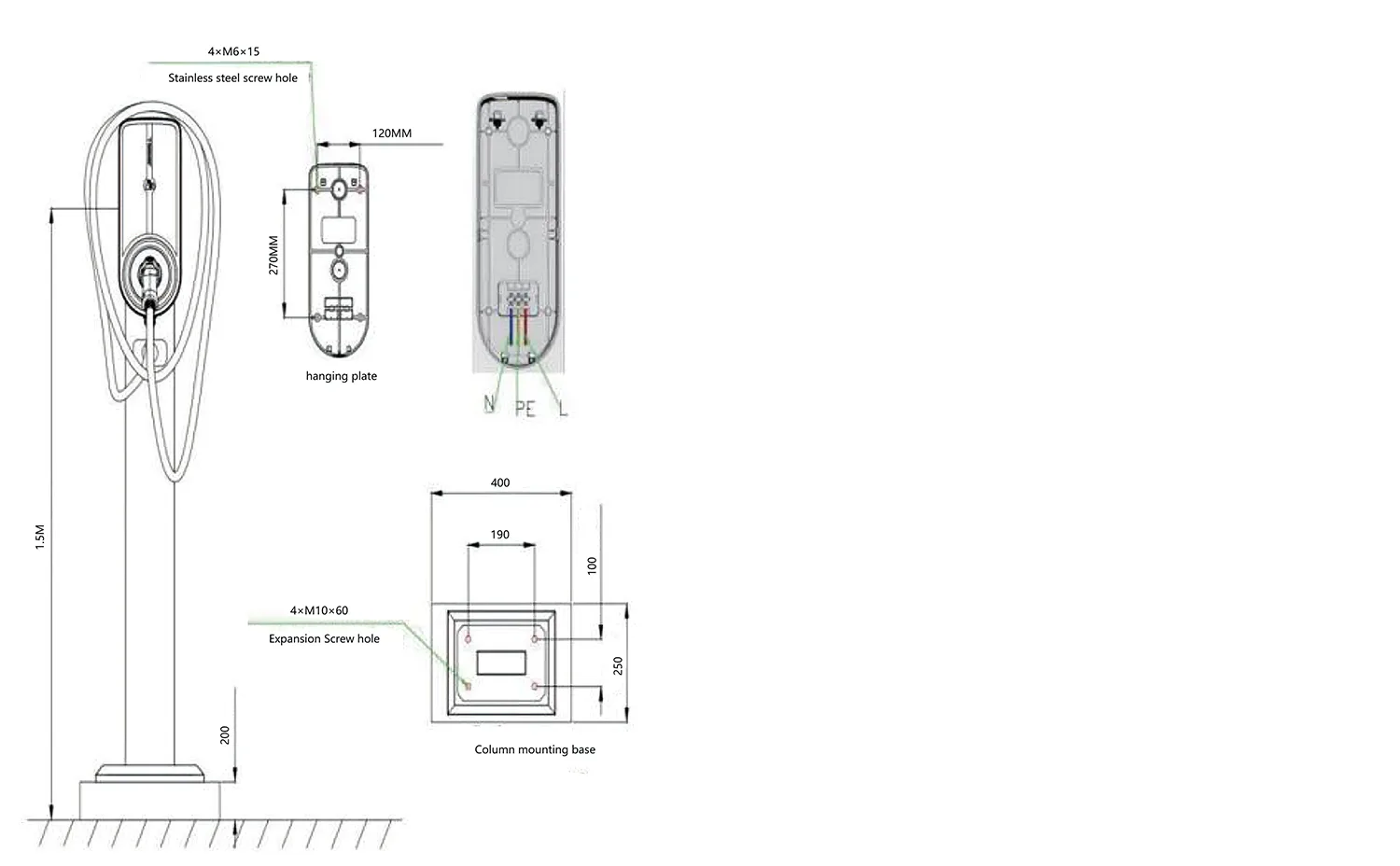

Metoda instalacji

1) Betonowy fundament pala zasypowego powinien mieć wytrzymałość C25. Część podziemna ma wysokość 400 mm, a część nadziemna 200 mm. Wymiary betonu wynoszą 400*250mm. Fundament powinien mieć pośrodku zakopaną rurę wylotową, a na fundamencie należy zamocować 4 kołki rozporowe M10*60.

2) Przymocuj panel tylny do kolumny za pomocą śrub ze stali nierdzewnej M6*15.

3) Linię wejściową prowadzi się z rury zakopanej w fundamencie przez wnętrze kolumny do dedykowanego króćca wlotowego.

4) To urządzenie jest dostarczane fabrycznie z kablem wejściowym. Jeżeli konieczne jest przedłużenie kabla wejściowego, należy go przedłużyć zgodnie z prawidłową metodą podłączenia kabla. Włóż trzy kable (przewód pod napięciem, przewód neutralny, przewód uziemiający) do listwy zaciskowej zgodnie z etykietami okablowania, aby zakończyć okablowanie; (ponieważ urządzenie ma duży prąd, przedłużacz powinien zapewniać niezawodne połączenie).

5) Aby zapobiec ryzyku porażenia prądem, wejściowy przewód uziemiający urządzenia musi być solidnie uziemiony.
